◆ 單掛梁設計，結構簡單，焊接式套管、變形小
◆ 配置彎耳型墻板確保運行安全
◆ 圓弧形設計的車輪輪緣，廣泛適用于I、H型鋼或其他自制軌道
◆ 通過隔套，墊圈的合理搭配，可適用于不同的軌寬要求
◆ 車輪均配有深溝球軸承確保運行靈活
| 型號 | GCT-0.5DK | GCT-1DK | GCT-1.5DK | GCT-2DK | GCT-3DK | GCT-5DK | ||||||||
| 額定起重量 | 0.5 | 1 | 1.5 | 2 | 3 | 5 | ||||||||
| 試驗載荷（KN） | 7.35 | 14.71 | 22.06 | 29.42 | 44.13 | 61.29 | ||||||||
| 能通過最小彎道半徑 | 0.8 | 1.0 | 1.0 | 1.1 | 1.3 | 1.4 | ||||||||

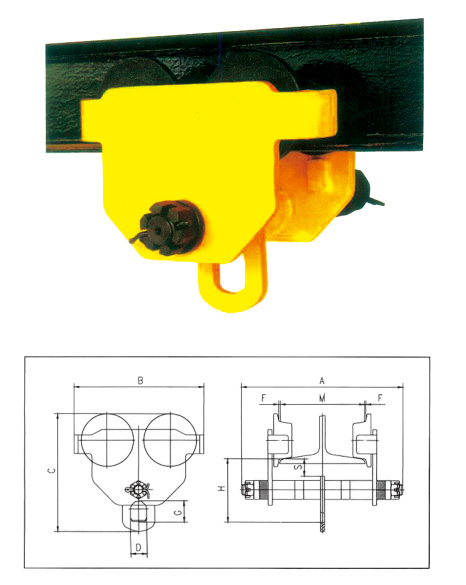

| 主要尺寸 (mm) | Amin | a | 195 | 240 | 246 | 270 | 294 | 322 | ||||||
| b | 245 | 311 | 311 | 327 | 343 | 355 | ||||||||
| c | 295 | 413 | 413 | 429 | 445 | 457 | ||||||||
| B | 194 | 246 | 260 | 276 | 332 | 377 | ||||||||
| C | 187 | 222 | 238 | 262 | 309 | 353 | ||||||||
| H | 105 | 125 | 134 | 150 | 171 | 196 | ||||||||
| S | 30.5 | 38 | 38 | 38 | 40 | 42 | ||||||||
| D | 25 | 30 | 32 | 38 | 40 | 50 | ||||||||
| G | 32 | 40 | 45 | 52 | 63 | 75 | ||||||||
| F | 1.5-3 | |||||||||||||
| 軌道寬度范圍 (mm) | M | b | 50-152 | 64-203 | 74-203 | 88-203 | 100-203 | 114-203 | ||||||
| c | 50-203 | 64-305 | 74-305 | 88-305 | 100-305 | 114-305 | ||||||||
| 凈重 | b | 6 | 10 | 12 | 16 | 26 | 40 | |||||||
| c | 6.5 | 11 | 13.5 | 18 | 28 | 42 | ||||||||
