◆ 單掛梁設計,結構簡單,焊接式套管、變形小
◆ 配置彎耳型墻板確保運行安全
◆ 圓弧形設計的車輪輪緣,廣泛適用于I、H型鋼或其他自制軌道
◆ 通過隔套,墊圈的合理搭配,可適用于不同的軌寬要求
◆ 車輪均配有深溝球軸承確保運行靈活
◆ 手鏈驅動方式設計

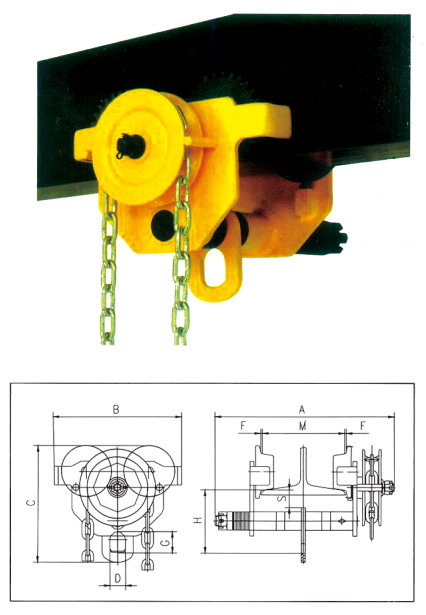

型號 | GCL-0.5DK | GCL-1DK | GCL-1.5DK | GCL-2DK | GCL-3DK | GCL-5DK | ||
額定起重量(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | ||
試驗載荷(KN) | 7.35 | 14.71 | 22.06 | 29.42 | 44.13 | 61.29 | ||
標準運行高度(m) | 2.5 | |||||||
滿載時的手拉力(N) | 25 | 50 | 70 | 90 | 95 | 140 | ||
能通過最小彎道半徑(m) | 0.8 | 1.0 | 1.0 | 1.1 | 1.3 | 1.4 | ||
主要尺寸 (mm) | Amin | a | 225 | 267 | 273 | 292 | 313 | 341 |
b | 275 | 338 | 338 | 349 | 362 | 374 | ||
c | 325 | 440 | 440 | 451 | 464 | 476 | ||
B | 194 | 246 | 260 | 276 | 332 | 377 | ||
C | 187 | 222 | 238 | 262 | 309 | 353 | ||
H | 105 | 125 | 134 | 150 | 171 | 196 | ||
S | 30.5 | 38 | 38 | 38 | 40 | 42 | ||
D | 25 | 30 | 32 | 38 | 40 | 50 | ||
G | 32 | 40 | 45 | 52 | 63 | 75 | ||
F | 1.5-3 | |||||||
軌道寬度范(mm) | M | b | 50-152 | 64-203 | 74-203 | 88-203 | 100-203 | 114-203 |
c | 50-203 | 64-305 | 74-305 | 88-305 | 100-305 | 114-305 | ||
凈重(kg) | b | 10 | 12 | 16 | 19 | 28.5 | 43 | |
c | 10.5 | 13 | 18 | 21 | 30.5 | 45 |
